Простой расчет длины кривых в редакторе Corel Draw

Для заказа лазерной или фрезерной резки необходимо подготовить рабочий файл. Как правило, для этого используется редактор векторной графики Corel Draw. Программа позволяет создавать «с нуля» и редактировать готовые макеты, производить необходимые вычисления.

Расчет длины кривых

Чтобы рассчитать стоимость резки, необходимо знать протяженность линий. Это значение умножается на цену одного метра. Измерить длину реза в Corel Draw несложно. Для этого достаточно выполнить несколько простых действий:

  1. Откройте в программе файл с объектом, для которого необходимо вычислить длину линий и выделяем его

  2. .Выделение

  3. Если файл содержит несколько отдельных объектов, их необходимо сначала объединить, чтобы узнать общую длину кривых. Для этого используется кнопка «Объединить», расположенная на панели с инструментами.

  4. Обледенение

  5. Нажмите комбинацию клавиш Ctrl+Q, тем самым вы переведете текст в кривые. Это же действие можно выполнить другим способом: выделить текст, выбрать в меню «Объект» > «Преобразовать в кривую».

  6. преобразовать в кривую

  7. Выделите трансформированный объект и наведите на него курсор. Кликните правой клавишей мыши. В появившемся меню выберите пункт под названием «Свойства объекта» или нажмите комбинацию Alt+Enter. Свойства объекта отобразятся на панели справа.

  8. Свойство

  9. Нажмите на кнопку «Перейти к свойствам кривых» (пятая в верхнем ряду).

  10. Длина кривой

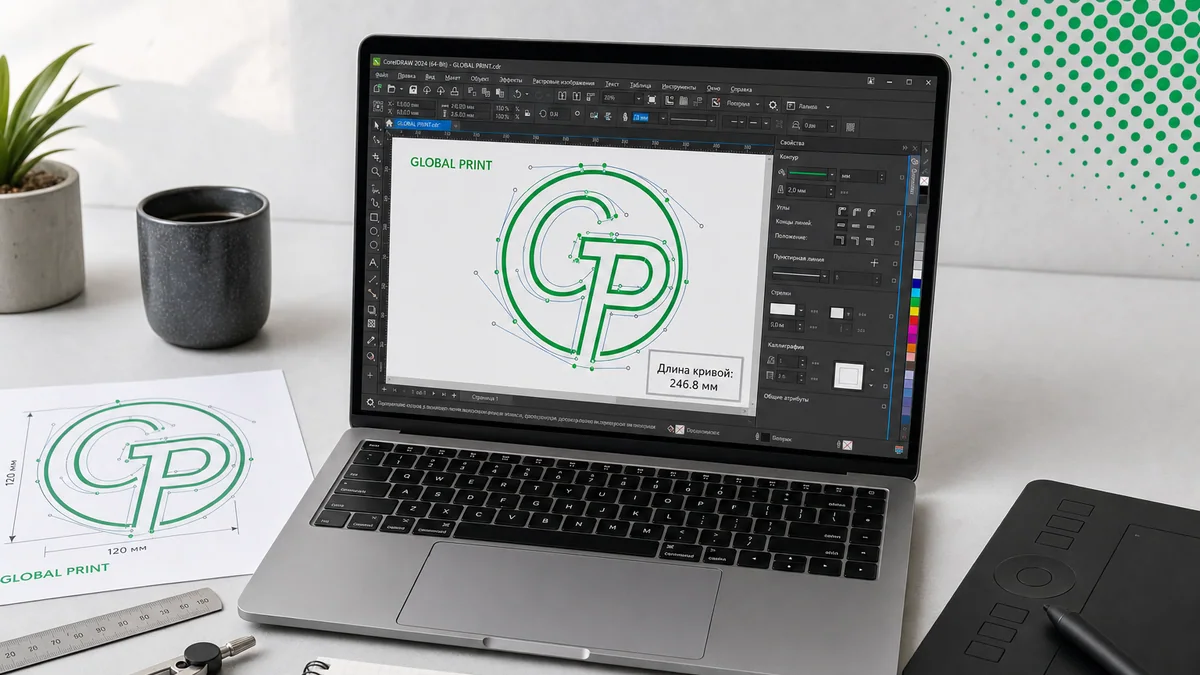

  11. результат

Как узнать линию реза с помощью макроса «Периметр»

Перед установкой плагина распакуйте скачанный zip-архив, закройте графический редактор, если до этого вы использовали программу, и переместите файл Perimlength_ru_1_3.gms в папку с установленным Corel Draw. Добавить кнопку макроса на панель инструментов можно следующим образом:

  1. Запустите Корел.
  2. Зайдите в настройки: «Инструменты» > «Параметры» (или Ctrl+J).
  3. Выберите «Рабочее пространство» > «Настройки» > «Команды».
  4. В выпадающем списке макросов найдите Perimlength.perimeter_len.
  5. Перетяните макрос за значок в любую область на панели инструментов.
  6. Подтвердите действие в окне «Параметры» нажатием кнопки «Ок».

Теперь откройте любой макет, выделите все объекты и нажмите на добавленную кнопку макроса. Цвет линий поменяется на желтый, а в верхнем правом углу появится окно с расчетами.
